一、Zookeeper

1、什么是Zookeeper

Zookeeper是一种分布式协调服务，用于管理大型主机。在分布式环境中协调和管理服务是一个复杂的过程，Zookeeper通过其简单的架构和API解决了这个问题。Zookeeper能让开发人员专注于核心应用程序逻辑，而不必担心应用程序的分布式特性。

2、Zookeeper的应用场景

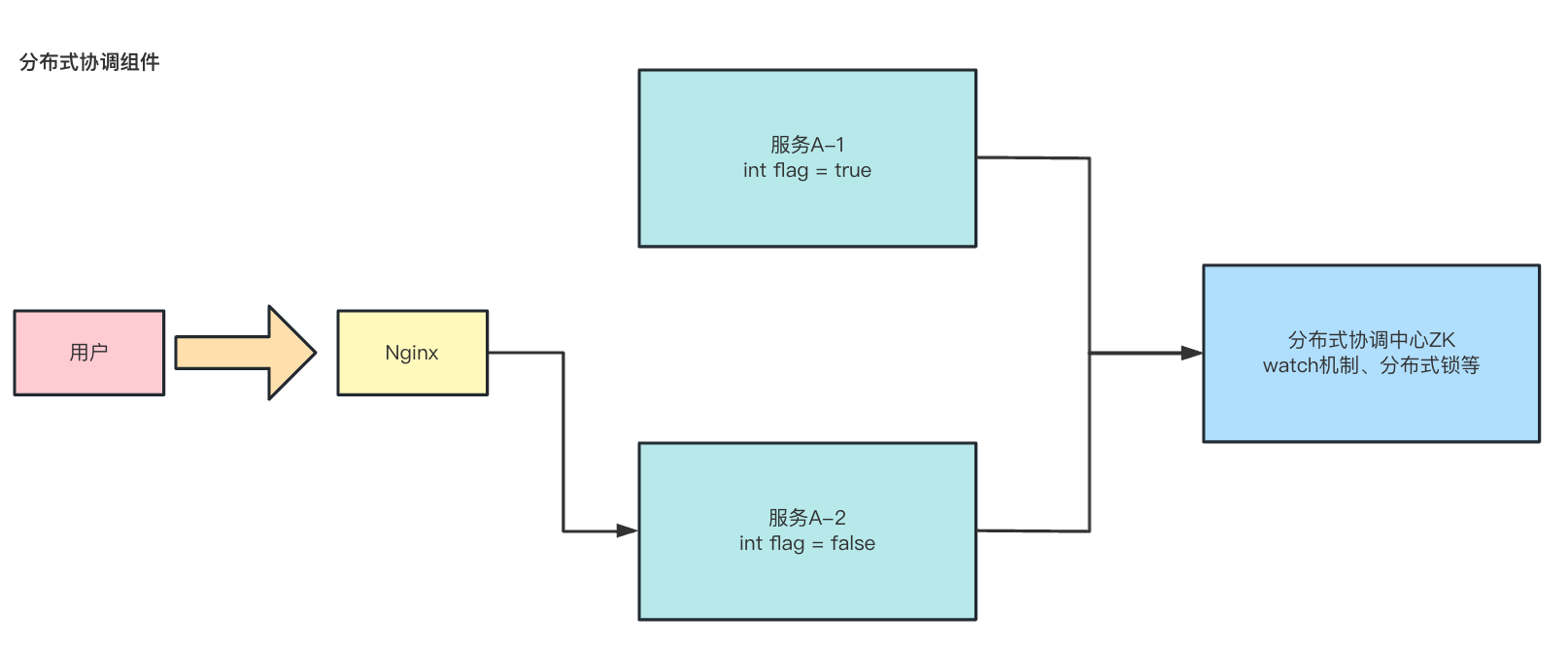

image-20230526184456623

在分布式系统中，需要有zookeeper作为分布式协调组件，协调分布系统中的状态

  • 分布式锁

​ zk在实现分布式锁上，可以做到强一致性，关于分布式锁，在ZAB协议中介绍

  • 无状态化的实现

    image-20230526184435267

二、搭建Zookeeper服务器

1、zoo.conf配置文件说明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# zookeeper时间配置中的基本单位 (毫秒)
tickTime=2000
# 允许follower初始化连接到leader最⼤时⻓，它表示tickTime时间倍数
即:initLimit*tickTime
initLimit=10
# 允许follower与leader数据同步最⼤时⻓,它表示tickTime时间倍数
syncLimit=5
#zookeper 数据存储⽬录及⽇志保存⽬录（如果没有指明dataLogDir，则⽇志也保存在这个
⽂件中）
dataDir=/tmp/zookeeper
#对客户端提供的端⼝号
clientPort=2181
#单个客户端与zookeeper最⼤并发连接数
maxClientCnxns=60
# 保存的数据快照数量，之外的将会被清除
autopurge.snapRetainCount=3 #⾃动触发清除任务时间间隔，⼩时为单位。默认为0，表示不⾃动清除。
autopurge.purgeInterval=1

2、Zookeeper服务器的操作命令

重命名conf中的文件zoo_sample.cfg->zoo.conf

重庆zk服务器

1
./bin/zkServer.sh start ../conf/zoo.cfg

查看zk服务器的状态：

1
./bin/zkServer.sh status ../conf/zoo.cfg

停止服务器：

1
./bin/zkServer.sh stop ../conf/zoo.cfgs

三、Zookeeper内部的数据模型

1、zk是如何保存数据的

zk中的数据是保存在节点上，节点就是znode，多个znode之间构成一棵树的目录结构。

Zookeeper的数据模型是什么样子？类似于数据结构中的树，同时也很想文件系统的目录

image-20230526163113874

树是由节点所组成，Zookeeper的数据存储也同样是基于节点，这种节点叫做Znode，但是不同于树的节点，Znode的引用方式是路径引用，类似于文件路径：

1
2
/动物/猫
/汽车/五菱

这样的层级结构，让每一个Znode的节点拥有唯一的路径，就像命名空间一样对不同信息做出清晰的隔离。

2、zk中的znode是什么样的数据结构

zk中的znode包含了四个部分

  • data：保存数据

  • acl：权限

    • c：create 创建权限，允许在该节点下创建子节点
    • w：write 更新权限，允许更新该节点的数据
    • r：read 读取权限，允许读取该节点的内容以及子节点的列表信息
    • d：delete 删除权限，允许删除该节点的子节点信息
    • a：admin 管理者权限，允许对该节点进行acl权限设置

  • stat：描述当前znode的元数据

  • child：当前节点的子节点

3、zk中节点znode的类型

  • 持久节点：创建出的节点，在会话结束后依然存在。保存数据
  • 持久序号节点：创建出的节点，根据先后顺序，会在节点之后带上一个数值，越后执行数值越大，适用于分布式锁的应用场景-单调递增
  • 临时节点：

​ 临时节点是在会话结束后，自动删除的，通过这个特性，zk可以实现服务注册与发现的效果。

image-20230526191303281

  • 临时序号节点：跟持久序号节点相同，适用于临时的分布式锁

  • Container节点（3.5.3版本新增)：Container容器节点，当容器中没有任何子节点，该容器节点会被zk定期删除

  • TTL节点：可以指定节点的到期时间，到期后被zk定期删除。只能通过系统配置

    zookeeper.extendedTypeEnablee=true开启

4、zk的数据持久化

zk的数据是运行在内存中，zk提供了两种持久化机制：

  • 事务日志

​ zk把执行的命令以日志形式保存在dataLogDir指定的路径中的文件中（如果没有指定dataLogDir，则按照dataDir指定的路径）。

  • 数据快照

    zk会在一定的时间间隔内做一次内存数据快照，把该时刻的内存数据保存在快照文件中。

zk通过两种形式的持久化，在恢复时线恢复文件中的数据到内存中，再用日志文件中的数据做增量恢复，这样恢复的速度更快。

四、Zookeeper客户端（zkCli）的使用

1、多节点类型创建

  • 创建持久节点

    create path [data] [acl]

  • 创建持久序号节点

    create -s path [data] [acl]

  • 创建临时节点

    create -e path [data] [acl]

  • 创建临时需要节点

    create -e -s path [data] [acl]

  • 创建容器节点

    create -c path [data] [acl]

2、查询节点

  • 普通查询

    • ls [-s -R] path

      -s 详细信息

      -R 当前目录和子目录中的所有信息

  • 查询节点相关信息

    • cZid：创建节点的事务ID
    • mZid：修改节点的事务ID
    • pZid：添加或删除子节点的事务ID
    • ctime：节点创建的时间
    • mtime：节点最近修改的时间
    • dataVersion：节点内数据的版本，每更新一次数据，版本会+1
    • aclVersion：此节点的权限版本
    • ephemeralOwner：如果当前节点是临时节点，该值是当前节点所有者的session id。如果节点不是临时节点，则该值为零
    • dataLength：节点内数据的长度
    • numChildren：该节点的子节点个数

  • 查询节点的内容

    • get [-s] path

      -s 详细信息

3、删除节点

  • 普通删除

  • 乐观锁删除

    • delete [-v] path

      -v 版本

    • deleteall path [-b batch size]

4、权限设置

  • 注册当前会话的账户和密码：

    1
    addauth digest xiaowang:123456

  • 创建节点并设置权限（指定该节点的用户，以及用户所拥有的权限）

    1
    create /test-node abcd auth:xiaowang:123456:cdwra

  • 在另一个会话中必须先使用账户密码，才能拥有操作节点的权限

五、Curator客户端的使用

1、Curator介绍

Curator是Netflix公司开源的一套zookeeper客户端框架，Curator是对Zookeeper支持最好的客户端框架。Curator封装了大部分Zookeeper的功能，比如Leader选举、分布式锁等，减少了技术人员在使用Zookeeper时的底层细节开发工作。

2、引入依赖

  • 引入依赖
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<!--Curator-->
<dependency>
	<groupId>org.apache.curator</groupId>
    <artifactId>curator-framework</artifactId>
    <version>2.12.0</version>
</dependency>
<dependency>
	<groupId>org.apache.curator</groupId>
    <artifactId>curator-recipes</artifactId>
    <version>2.12.0</version>
</dependency>
<!--Zookeeper-->
<dependency>
	<groupId>org.apache.zookeeper</groupId>
    <artifactId>zookeeper</artifactId>
    <version>3.7.14</version>
</dependency>
  • application.properties
1
2
3
4
5
6
配置curator基本连接信息
curator.retryCount=5
curator.elapsedTimeMs=5000
curator.connectionString=192.168.200.128:2181
curator.sessionTimeoutMs=60000
curator.connectionTimeoutMs=4000
  • 注入配置Bean
1
2
3
4
5
6
7
8
9
10
11
12
13
14
@Data
@Component
@ConfigurationProperties(prefix = "curator")
public class WrapperZK {
  private int retryCount;

  private int elapsedTimeMs;

  private String connectionString;

  private int sessionTimeoutMs;

  private int connectionTimeoutMs;
}
  • 注入CuratorFramwork
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
//引用配置类
@Configuration
public class CuratorConfig {

    @Autowired
    private WrapperZK wrapperZK;

    @Bean(initMethod = "start")
    public CuratorFramework curatorFramework(){
        return CuratorFrameworkFactory.newClient(
            wrapperZK.getConnectionString(),
            wrapperZK.getSessionTimeoutMs(),
            wrapperZK.getConnectionTimeoutMs(),
            new RetryNTimes(wrapperZK.getRetryCount(), wrapperZK.getElapsedTimeMs())
        );
    }

}

3、创建节点

1
2
3
4
5
6
7
8
9
10
11
12
13
@Autowired
private CuratorFramework curatorFramework;

@Test
//添加节点
void createNode() throws Exception{
    //添加默认(持久)节点
    String path = curatorFramework.create().forPath("/curator-node");
    //添加临时序号节点
    //String path2 = curatorFramework.create().withMode(CreateMode.EPHEMERAL_SEQUENTIAL).forPath("/curator-nodes", "messageDate".getBytes());
    System.out.println(String.format("curator create node :%s  successfully!", path));
    //		System.in.read();
}

4、获得节点数据

1
2
3
4
5
6
@Test
//获取节点值
void getDate() throws Exception {
    byte[] bttes = curatorFramework.getData().forPath("/curator-node");
    System.out.println("bttes = " + bttes);
}

5、修改节点数据

1
2
3
4
5
6
7
@Test
//设置节点值
void setDate() throws Exception {
    curatorFramework.setData().forPath("/curator-node", "newMessage".getBytes());
    byte[] bytes = curatorFramework.getData().forPath("/curator-node");
    System.out.println("bytes = " + bytes);
}

6、创建节点同时创建父节点

1
2
3
4
5
6
7
@Test
//创建多级节点
void createWithParent() throws Exception {
    String pathWithParent = "/node-parent/sub-node-1";
    String path = curatorFramework.create().creatingParentContainersIfNeeded().forPath(pathWithParent);
    System.out.println(String.format("curator create node :%s success!", path));
}

7、删除节点

1
2
3
4
5
6
7
@Test
//删除节点
void delete() throws Exception {
    String path = "/node-parent";
    //删除节点的同时一并删除子节点
    curatorFramework.delete().guaranteed().deletingChildrenIfNeeded().forPath(path);
}

六、zk实现分布式锁

1、zk中锁的种类

  • 读锁（共享锁）：大家都可以读。上锁前提：之前的锁没有写锁。
  • 写锁（排他锁）：只有的到写锁的才能写。上锁前提：之前没有任何锁。

2、zk如何上读锁

  • 创建一个临时序号节点，节点的数据是read，表示读锁

  • 获取当前zk中序号比自己小的所有节点

  • 判断最小节点是否是读锁

    • 如果不是读锁的话，则上锁失败，为最小节点设置监听。等待阻塞，zk的watch机制会当最小节点发送变化时通知当前节点，再执行第二步的流程。
    • 如果是读锁的话则上锁成功。

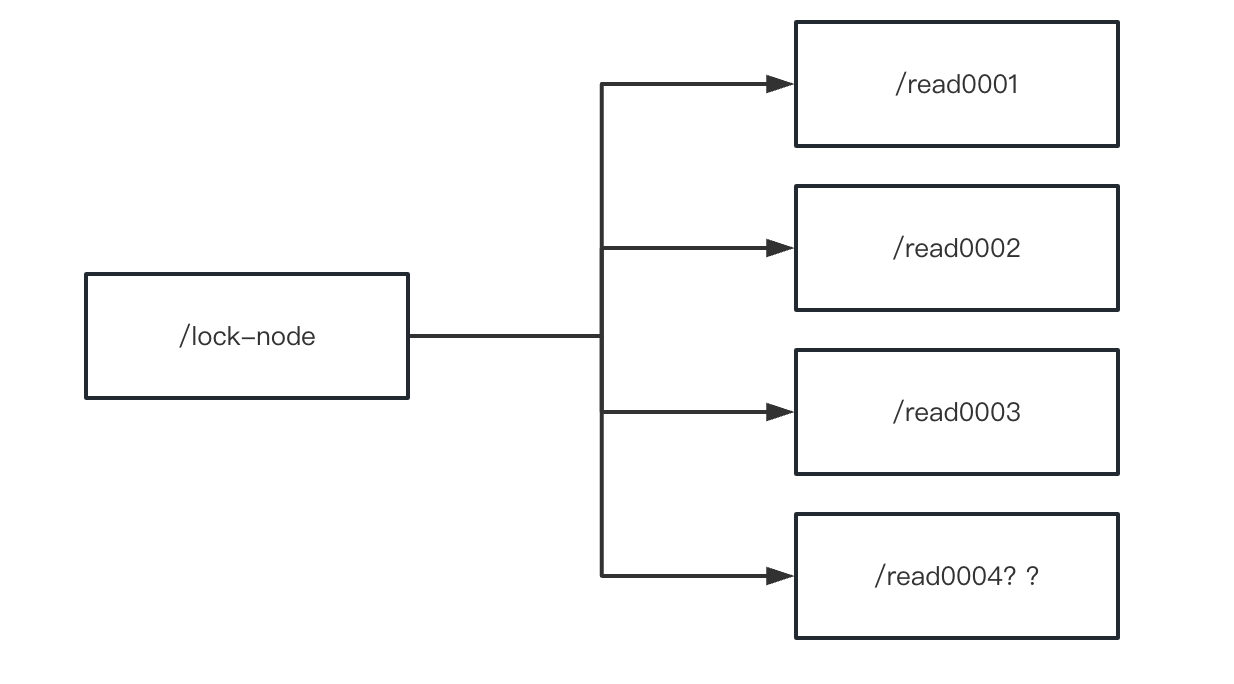

    image-20230526200419269

3、zk如何上写锁

  • 创建一个临时序号节点，节点的数据是write，表示写锁
  • 获取zk中所有的子节点
  • 判断自己是否是最小的节点：
    • 如果是，则上写锁成功
    • 如果不是，说明前面还有锁，则上锁失败，监听最小节点，如果最小节点有变化，则再执行第二步。

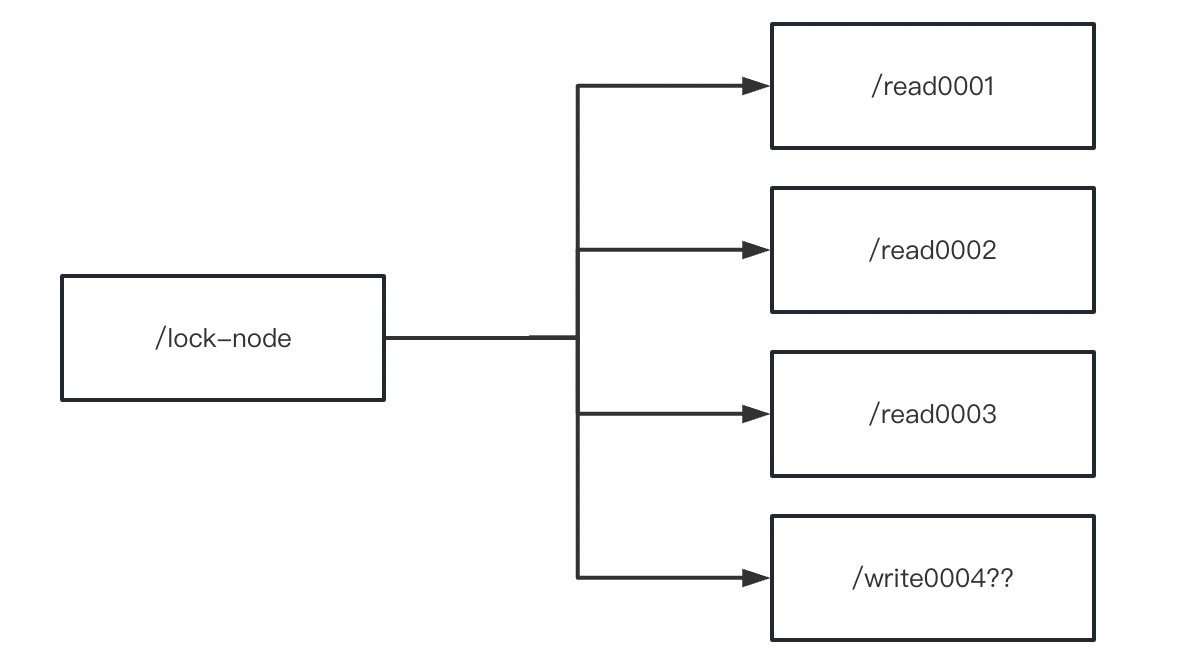

image-20230526200644738

4、羊群效应

如果上述的上锁方式，只有节点发生变化，就会触及其他节点的监听事件，这样对zk的压力非常大，而羊群效应，可以调整成链式监听。解决这个问题。

image-20230526200917177

5、Curator实现读写锁

  • 获取读锁
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
@Test
void testGetReadLock()throws Exception{
    //读写锁
    InterProcessReadWriteLock interProcessReadWriteLock = new InterProcessReadWriteLock(client, "/lock1");
    //获取读锁对象
    InterProcessLock interProcessLock = interProcessReadWriteLock.readLock();
    System.out.println("等待获取读锁对象中...");
    //获取锁
    interProcessLock.acquire();
    for(int i = 1; i <= 100; i ++){
        Thread.sleep(3000);
        System.out.println(i);
    }
    //释放锁
    interProcessLock.release();
    System.out.println("等待释放锁...");
}
  • 获取写锁
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
@Test
void testGetWriteLock()throws Exception{
    //读写锁
    InterProcessReadWriteLock interProcessReadWriteLock = new InterProcessReadWriteLock(client, "/lock1");
    //获取写锁对象
    InterProcessLock interProcessLock = interProcessReadWriteLock.writeLock();
    System.out.println("等待获取写锁对象中...");
    //获取锁
    interProcessLock.acquire();
    for(int i = 1; i <= 100; i ++){
        Thread.sleep(3000);
        System.out.println(i);
    }
    //释放锁
    interProcessLock.release();
    System.out.println("等待释放锁...");
}

七、zk的Watch机制

1、Watch机制介绍

我们可以把Watch理解成是注册在特定Znode上的触发器。当这个Znode发生改变，也就是调用了create，delete，setData方法的时候，将会触发Znode上注册的对应事件，请求Watch的客户端会收到异步通知。

具体交互过程如下：

  • 客户端调用getData方法，watch参数是true。服务端接到请求，返回节点数据，并且在对应的哈希表里插入被Watch的Znode路径，以及Watcher列表。
  • 当被Watch的Znode已删除，服务端会查找哈希表，找到该Znode对应的所有Watcher，异步通知客户端，并且删除哈希表中对应的key-value。

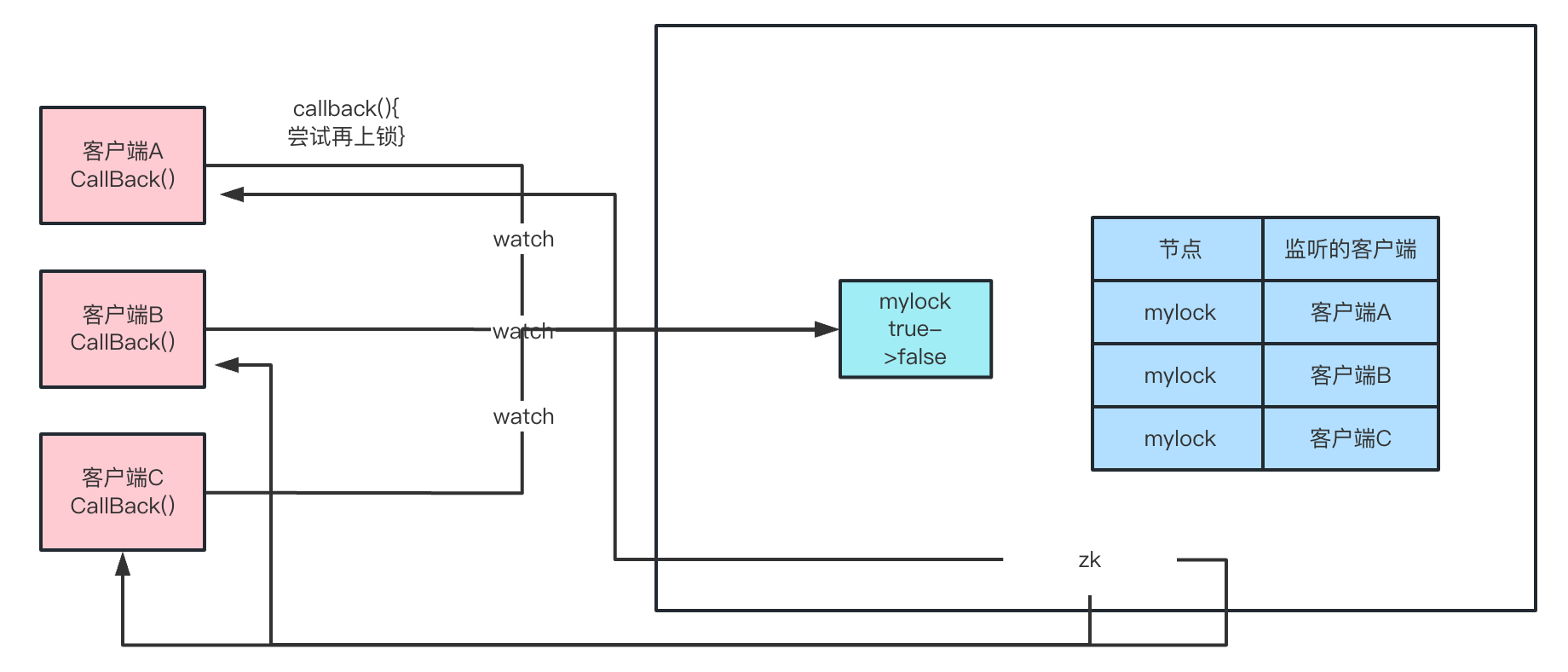

image-20230526201642163

客户端使用了NIO通信模式监听服务端的调用。

2、zkCli客户端使用Watch

1
2
3
4
create /test date
get -w /test	一次性监听节点
ls -w /test		监听目录，创建和删除子节点会收到通知。但是子节点中新增节点不会被监听到
ls -R -w /test	监听子节点中节点的变化，但内容的变化不会收到通知

3、Curator客户端使用Watch

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@Test
public void addNodeListener() throws Exception{
    NodeCache nodeCache = new NodeCache(curatorFramework,"/curator-node");
    nodeCache.getListenable().addListener(new NodeCacheListener() {
        @Override
        public void nodeChanged() throws Exception{
            log.info("{} path nodeChanged: ", "/curator-node");
            printNodeData();
        }
    )};
    nodeCache.start();
    //System.in.read();
}

public void printNodeData() throws Exception{
    byte[] bytes = curatorFramework.getData().forPath("/curator-node");
    log.info("data: {}", new String(bytes));
}

八、Zookeeper集群实战

1、Zookeeper集群角色

Zookeeper集群中的节点有三种角色

  • Leader：处理集群的所有事务请求，集群中只有一个Leader
  • Follower：只能处理读请求，参与Leader选举
  • Observer：只能处理读请求，提升集群读的性能，但不能参与Leader选举

image-20230526202218042

2、集群搭建

搭建4个节点，其中一个节点为Observer

  • 创建4个节点的myid,并设值

    在/us r/local/zookeeper中创建一下四个文件

1
2
3
4
/usr/local/zookeeper/zkdata/zk1# echo 1 > myid
/usr/local/zookeeper/zkdata/zk2# echo 2 > myid
/usr/local/zookeeper/zkdata/zk3# echo 3 > myid
/usr/local/zookeeper/zkdata/zk4# echo 4 > myid
  • 编写4个zoo.cfg
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# The number of milliseconds of each tick
tickTime=2000
# The number of ticks that the initial
# synchronization phase can take
initLimit=10
# The number of ticks that can pass between
# sending a request and getting an acknowledgement
syncLimit=5
# the directory where the snapshot is stored.
# do not use /tmp for storage, /tmp here is just
# example sakes. 修改对应的zk1 zk2 zk3 zk4
dataDir=/usr/local/zookeeper/zkdata/zk1
# the port at which the clients will connect
clientPort=2181

#2001为集群通信端口，3001为集群选举端口，observer（观察者身份）
server.1=192.168.200.128:2001:3001
server.2=192.169.200.128:2002:3002
server.3=192.168.200.128:2003:3003
server.4=192.168.200.128:2004:3004:observer


  • 启动4台Zookeeper
1
2
3
4
./bin/zkServer.sh status ./conf/zoo1.cfg
./bin/zkServer.sh status ./conf/zoo2.cfg
./bin/zkServer.sh status ./conf/zoo3.cfg
./bin/zkServer.sh status ./conf/zoo4.cfg

3、连接Zookeeper集群

1
./bin/zkCli.sh -server 192.168.200.128:2181,192.168.200.128:2182,192.168.200.128:2183

九、ZAB协议

1、什么是ZAB协议

zookeeper作为非常重要的分布式协调组件，需要进行集群部署，集群中会以一主多从的形式进行部署。

zookeeper为了保证数据的一致性，使用了ZAB（Zookeeper Atomic Broadcast）协议，这个协议解决了Zookeeper的崩溃和主从数据同步的问题。

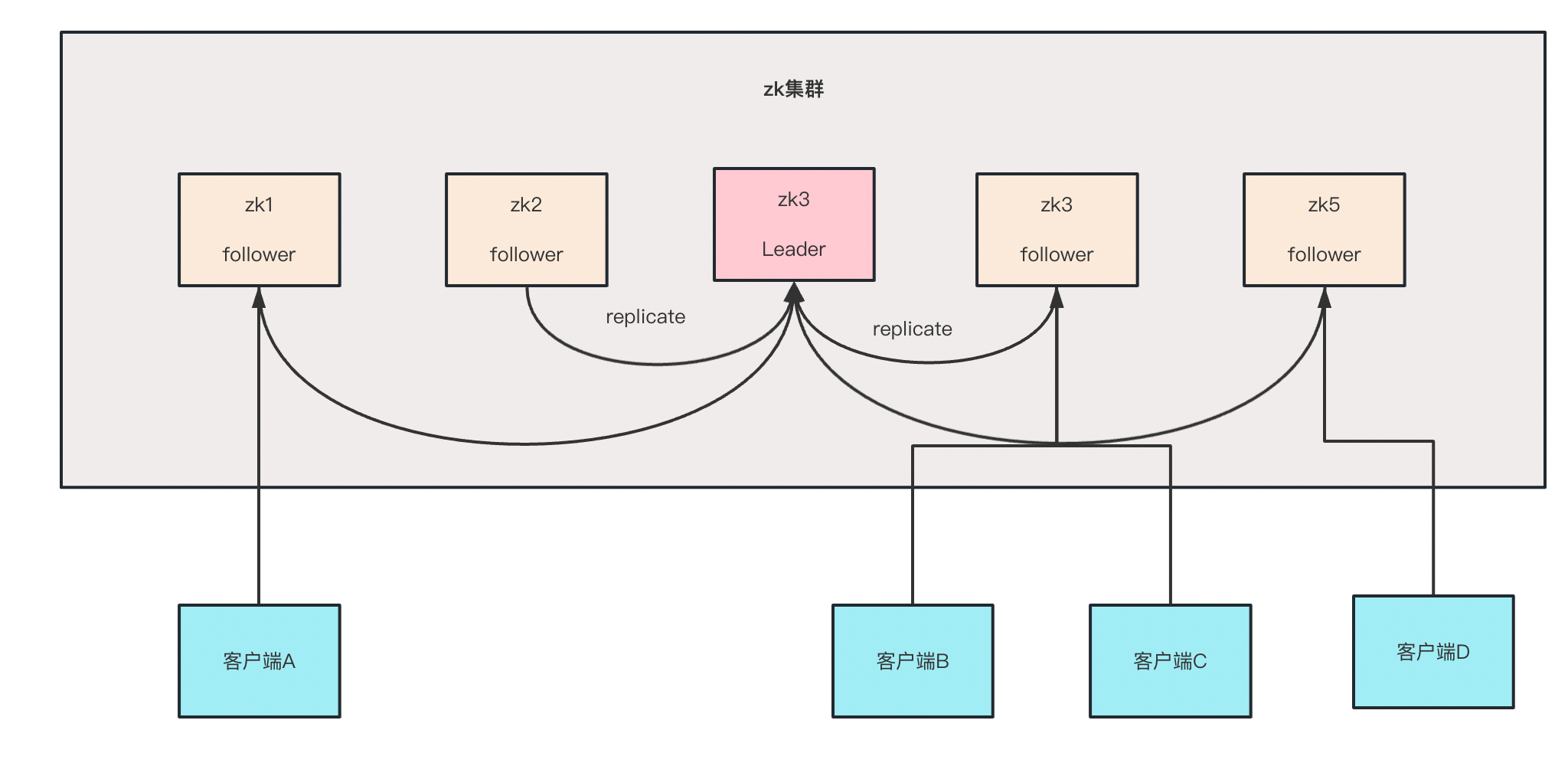

image-20230526203139995

2、ZAB协议定义的四种节点状态

  • Looking：选举状态
  • Following：Following节点（从节点）所处的状态
  • Leading：Leader节点（主节点）所处的状态
  • Observing：观察者节点所处的状态

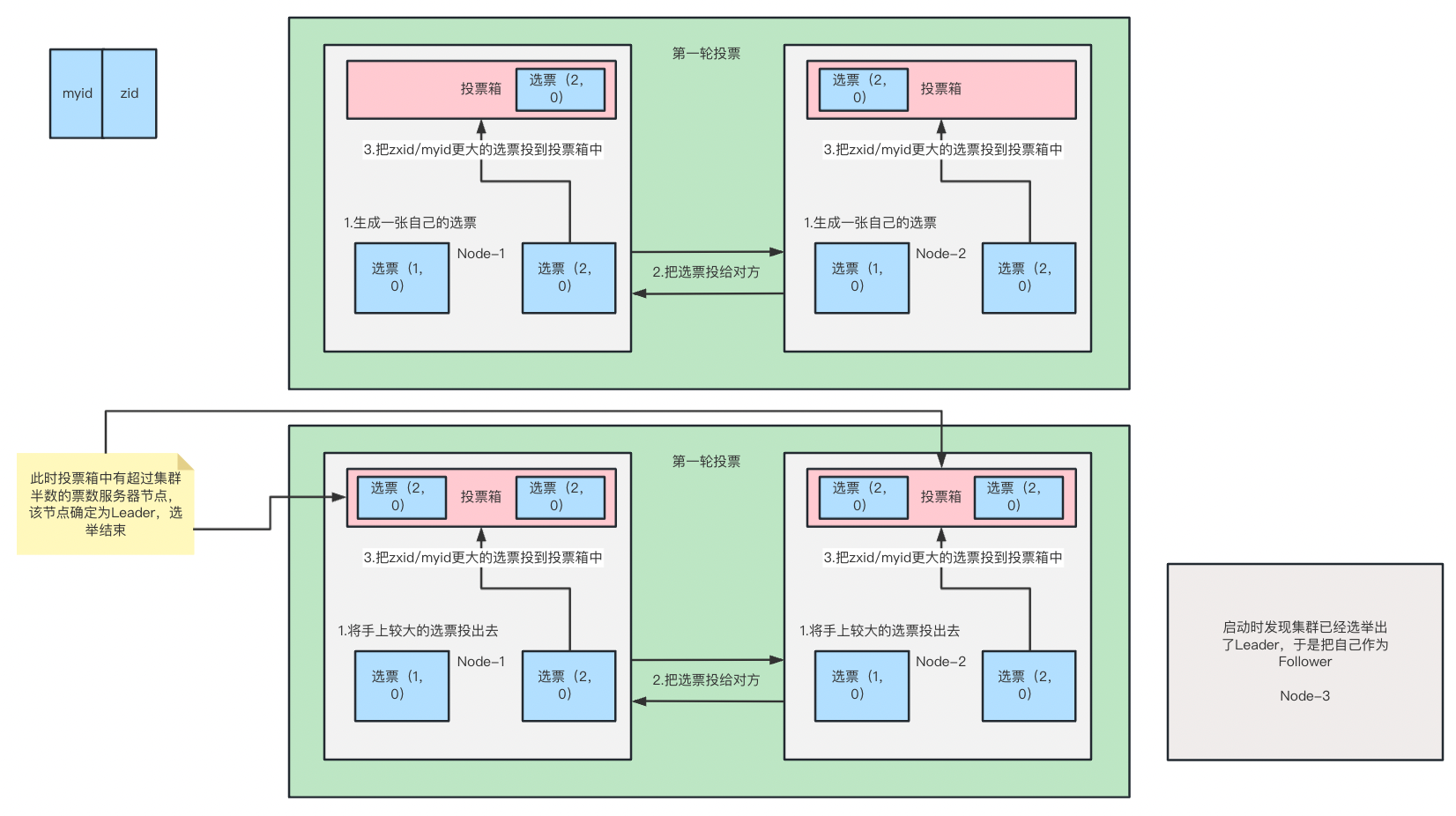

3、集群上线Leader选举过程

Zookeeper集群中的节点在上线时，将会进入到Looking状态，也就是Leader的状态

image-20230526203448400

4、崩溃恢复时的Leader选举

Leader建立完后，Leader周期性地不断向Follower发送心跳（ping命令，没有内容的socket）。当Leader崩溃后，Follower发现socket通道已关闭，于是Follower开始进入到Looking状态，重新回到Leader选举状态，此时集群不能对外提供服务。

5、注册服务器之间的数据同步

image-20230526182148611

6、Zookeeper中的NIO与BIO的应用

  • NIO
    • 用于被客户端连接的2181端口，使用的是NIO模式与客户端建立连接
    • 客户端开启Watch时，也使用NIO，等待Zookeeper服务器的回调
  • BIO
    • 集群在选举时，多个节点之间的投票通信端口，使用BIO进行通信

十、CAP理论

2000年7月，加州大学伯克利分校的 Eric Brewer教授在ACM PODC会议上提出CAP猜想。2年后，麻省理工学院的Seth Gilbert和 Nancy Lynch 从理论上证明了CAP。之后，CAP理论正式成为分布式计算领域的公认定理。

1、CAP理论

CAP理论为：一个分布式系统最多只能同时满足一致性（Consistency）、可用性（Availability）和分区容错性（Partition tolerance）这三项中的两项。

  • 一致性（Consistency）

一致性指”all nodespsee the same data at the same time”，即更新操作成功并返回客户端完成后，所有节点在同一时间的数据完全一致。

一致性分为强一致性、弱一致性和最终一致性。

  1. 强一致性：当更新操作完成之后，任何多个后续进程或者线程的访问都会**返回最新的更新过的值，直到这个数据被其他数据更新为止
  2. 弱一致性： 系统并不保证进程或者线程的访问都会返回最新更新过的值。系统在数据写入成功之后，不承诺立即可以读到最新写入的值，也不会具体的承诺多久之后可以读到。甚至不能保证可以访问到。
  3. 最终一致性： 最终一致性也是弱一致性的一种，它无法保证数据更新后，所有后续的访问都能看到最新数值，而是需要一个时间，在这个时间之后可以保证这一点（就是在一段时间后，节点间的数据会最终达到一致状态），而在这个时间内，数据也许是不一致的，这个系统无法保证强一致性的时间片段被称为「不一致窗口」。不一致窗口的时间长短取决于很多因素，比如备份数据的个数、网络传输延迟速度、系统负载等。
  • 可用性（Availability）

可用性指”Reads and writes always success”，即服务一直可用，而且是正常响应时间。

好的可用性主要是指系统能够很好的为用户服务，不出现用户操作失败或者访问超时等用户体验不好的情况。

  • 分区容错性（Partition tolerance）

分区容错性指”the system continues to operate despite arbitrary message loss or failure of part of the system”,即分布式系统在遇到某节点或网络分区故障的时候，仍然能够对外提供满足一致性或可用性的服务。一一避免单点故障，就要进行冗余部署，冗余部署相当于是服务的分区，这样的分区就具备了容错性。

image-20230526231652154

2、CAP权衡

通过CAP理论，我们知道无法同时满足一致性、可用性和分区容错性这三个特性，那要舍弃哪个呢？

对于多数大型互联网应用的场景，主机众多、部署分散，而且现在的集群规模越来越大，所以节点故障、网络故障是常态，而且要保证服务可用性达到N个9，即保证P和A，社区C(退而求其次保证最终一致性)。虽然某些地方会影响客户体验，但没达到造成用户流程的严重程度。

对于涉及到钱财这样不能有一丝让步的场景，C必须保证。网络发生故障宁可停止服务，这是保证CA，舍弃P。

还有一种是保证CP，舍弃A。例如网络故障是只读不写。孰优孰略，没有定论，只有根据场景定夺，适合的才是最好的。

3、BASE理论

eBay的架构师Dan Pritchett源于对大规模分布式系统的实践总结，在ACM上发表文章提出BASE理论，BASE理论是对CAP理论的延伸，核心思想是即使无法做到强一致性《Strong Consistency，CAP的一致性就是强一致性)，但应用可以采用适合的方式达到最终一致性(Eventual Consitency) 。

  • 基本可用性（Basiclly Available）

    基本可用是指分布式系统在出现故障的时候，运行损失部分可用性，即保证核心可用

    电商大促时，为了应对访问量激增，部分用户可能会被引导到降级页面，服务层面也可能只提供降级服务。这就是损失部分可用性的体现。

  • 软状态（Soft State）

    软状态是指允许系统存在中间状态，而该中间状态不会影响系统整体可用性。分布式存储中一般一份数据至少会有三个副本，允许不同节点间副本同步的延时就是软状态的体现。mysql replication的异步复制也是一种体现。

  • 最终一致性（Eventual Consistency）

    最终一致性是指系统中的所有数据副本经过一定时间后，最终达到一致的状态。弱一致性和强一致性相反，最终一致性是弱一致性的一种特殊情况。

4、Zookeeper追求的一致性

Zookeeper在数据同步时，追求的并不是强一致性，而是顺序一致性（事务id的单调递增）。
